光纤激光切割机

技术规划书

光纤激光切割机是目前世界上匹配性最好的激光切割机之一，也是目前市场上最畅销的激光切割机，3000W以上（含3000W）市场占有率全国第一。产品线涵盖钣金自动化生产流水线、大型激光切割设备、金属和非金属三维激光切割机、五轴联动激光加工中心、激光焊接机、多工位自动化激光加工机、激光打标机等，先后参与和完成了中国石油和中航工业沈阳飞机制造厂、沈阳中车和陕西重汽、三一重工、首都航天机械厂等国企的国家重点专项改造项目中的激光装备配套任务。

设备还拥有独有的切割工艺数据库，可实现快速穿孔、中薄板极速切割、精细切割，亮面切割等切割需求。

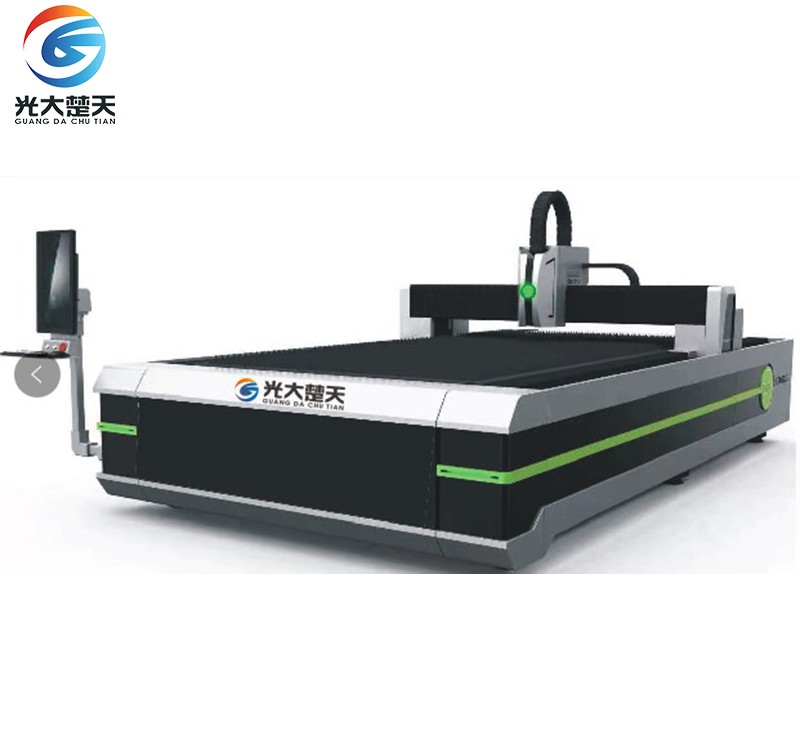

一、 设备机型与外观：

1）床身采用龙门式结构，双重伺服电机驱动

2）自动编程套料软件，制图方便，节省时间成本。

3）自动检测切割头与被加工件（金属）之间的距离。

4）全新外围设计，双向移动式工作台，上下料方便、快捷，操作人性化。


二、切割头

1）高性能智能切割头。

2）配备非接触式电容传感器，自动检测板材实际位置。

三、操作与控制系统

1）配备切割工艺参数数据库，同时切割参数可以在切割过程中进行实时调整，以达到最

佳切割质量；

2）优化多种穿孔方式，包括连续打孔，脉冲打孔。

3）优化 Z轴移动速度，按条件可实现高速及超高速切割。

4）具备切割头自动标定、自动巡边、断点返回等众多实用功能。

四、切割样件


1500W切割碳钢12mm ，不锈钢厚度5mm以内


25mm氧气碳钢切割

五、成本效益分析

RFL12000W光纤使用成本
辅助气体能耗		空气切割（AIR）	氧气切割(O₂)	氮气切割(N₂)
电力消耗	激光器	37.5KW	37.5KW	37.5KW
	冷水机	12KW	12KW	12KW
	主机床	16	16	16
	除尘设备	11KW	11KW	11KW
平均电力消耗		*76.5KW60%=49.5KW**	*76.5KW60%=49.5KW**	*76.5KW60%=49.5KW**
易损件		3元/小时	3元/小时	3元/小时
气体消耗		0元/小时	10元/小时	25元/小时
总运行成本		52.5元	62.5元	77.5元

注明：电费按照1元每度计算，以上数据为测试所得，根据客户现场使用会存在一定波动。

其中，气体消耗会根据切割板材的厚度有所浮动。

六、适用材料范围

适用于不锈钢、碳钢、合金钢、硅钢、镀锌钢板、镍钛合金、铬镍铁合金、钛合金等金属材料。产品广泛应用于环保监测、医疗实验、航天、航空、造船、电梯制造、轨道交通、高铁、汽车零部件、摩托车零部件、电子、军工、五金工具、广告、钣金、机械制造、金属对外加工服务等各种制造行业。

七、切割厚度

1) 0.5—25mm碳钢，0.5—25mm不锈钢，铝合金0.5—12mm，黄铜0.5—12mm

2)光纤激光切割机的快速穿孔:功能是一大亮点，12000W机型10mm碳钢仅需0.1秒，20mm碳钢仅需2秒，20mm不锈钢节穿孔时间都在1秒以内。

八、技术参数

序号	项目	参数
1	加工幅面（长x宽）	3000mmX1500mm
2	X轴行程	1500mm
3	Y轴行程	3000mm
4	Z轴行程	300mm
5	X/Y轴定位精度	±0.03㎜/m
6	X/Y轴重复定位精度	±0.03㎜
7	X-Y最大速度	120m/min
8	相数	3
9	电源规格	380V/50HZ
10	总电源防护等级	IP54
11	整套设备重量	12000KG
12	平面工作台最大载重	约5000KG
13	外观尺寸（长X宽X高）	约8000X4000X2600mm

项目	名称	数量	原产地和制造商名称
激光器	RFL12000W	1套	锐科12000W
切割头	专用激光切割头	1套	瑞士Raytools
机床主机	机床床身	1台	光大楚天
	X、Y轴齿轮齿条(斜齿）	全套	德国LEITESEN
	Z轴滑台	1套	光大楚天
	导轨	全套	台湾上银6h级
	X、Y轴伺服电机及驱动器	4套	德国LEAD-MOTION
	减速机（法兰式）	3套	法国MOTOREDUCER
	比例阀	1套	德国费斯托（英文FESTO)
	Z轴滑台	1套	光大楚天
	控制柜	1套	光大楚天
	机床附件	全套	光大楚天
	继电器	全套	瑞士Carlo
	作业监控系统	2套	海康威视
数控及软件系统	数控系统及软件	1套	上海柏楚CYPCUT
标准附件	精密冷水机组	1套	武汉汉立
	排渣装置	1套	光大楚天
	低压电气	全套	正泰
	稳压电源	1套	上海骏稳
	抽尘装置	1套	国内配套
空压机	空压机储气罐等压力管道需客户自行安装(因为空压机后期需要保养和耗材，自己联系方便)

12000W(100μm)切割数据表
材料	材料厚度(mm)	切割气体	切割速度(m/min)	切割功率(W)	切割气压(bar)
碳钢（Q235B）	6	空气	18	12000	12~14
		N2	17	12000	12~14
		O2	2.8~2.9	3000~3500	0.6~0.8
	8	空气	12	12000	14~16
		N2	11	12000	14~16
		O2	2.5~2.6	4000~4500	0.6~0.8
	10	空气	10	12000	14~16
		N2	8	12000	14~16
		O2	2.2~2.3	4500~5000	0.6~0.8
	12	空气	6	12000	14~16
		N2	5	12000	14~16
		O2	1.9~2	6000~7000	0.6~0.8
	14	空气	4.5	12000	14~16
		N2	3.8	12000	14~16
		O2	1.6	7000~8000	0.6~0.8
	16	空气	3.5	12000	14~16
		N2	2.8	12000	14~16
		O2	1.55	8000-9000	0.6~0.8
	18	空气	2.5	15000	14~16
	18	O2	1.5	12000	0.6~0.8
	20	空气	2	12000	16~18
	20	O2	1.45	12000	0.6~0.8
	22	空气	1.5	12000	18~20
	22	O2	1.25	12000	0.6~0.8
	25	O2	1.2	12000	0.6~0.8
	30	O2	0.42	12000	0.6~0.8
	35	O2	0.37	12000	0.9~1
	40	O2	0.33	12000	1.2~1.5
	45	O2	0.22	12000	1.2~1.5
	50	O2	0.18	12000	1.2~1.5
不锈钢（SUS304）	6	空气	20	12000	12~14
	6	N2	17	12000	12~14
	8	空气	18	12000	14~16
	8	N2	11	12000	14~16
	10	空气	15	12000	14~16
	10	N2	8	12000	14~16
	12	空气	12	12000	14~16
	12	N2	5	12000	14~16
	14	空气	6	12000	14~16
	14	N2	3.8	15000	14~16
	16	空气	5	15000	14~16
	16	N2	2.8	12000	14~16
	18	空气	4	15000	14~16
	18	N2	2.2	12000	14~16
	20	空气	3	12000	16~18
	20	N2	1.8	12000	16~18
	25	空气	1.6	12000	18~20
	25	N2	1.3	12000	18~20
	30	空气	1.3	12000	18~20
	30	N2	0.22	12000	18~20
	40	N2	0.18	12000	18~20
	50	N2	0.12	12000	18~20
	60	N2	0.1	12000	18~20
	70	N2	0.06	12000	18~20
铝（6061）	6	空气	14	12000	12~16
	8	空气	9	12000	16~18
	10	空气	6.5	12000	16~18
	12	空气	4	12000	16~20
	14	空气	3	12000	16~20
	16	空气	2	12000	16~20
	18	空气	1.6	12000	16~20
	20	空气	1.2	12000	16~20
	22	空气	0.8	12000	16~20
	25	空气	0.5	12000	16~20
黄铜	6	空气	12	12000	12~16
	8	空气	8	12000	16~18
	10	空气	5.5	12000	16~18
	12	空气	3.1	12000	16~20
	14	空气	2.3	12000	16~20
	16	空气	1.8	12000	16~20
	18	空气	1.2	12000	16~20
	20	空气	1	12000	16~20
	22	空气	0.7	12000	16~20
	25	空气	0.4	12000	16~20
备注	黑色厚度的材料表示可以长时间、大批量加工。
	黄色厚度的材料表示可以加工，但随着材料温度上升,切割气压波动、板材成分不均匀等因素出现波动，加工过程不稳定，建议采用更高功率激光器。
	红色厚度的材料表示能够切断，不可以批量加工。
	1、切割数据中，12000W激光器输出光纤芯径为100微米；
	2、本切割数据采用Procutter C9 F200（+15至-30）自动调焦切割头，光学配比为100/200（准直/聚焦镜焦距）；
	3、切割辅助气体：液氧（纯度 99.99%）液氮（纯度 99.999%）；
	4、本切割数据的气压特指切割头处监控气压；
	5、由于不同客户采用的各项设备配置及切割工艺(机床、水冷、环境、切割气嘴以及气体压力等)差异，本数据仅供参考。

注：以上速度均为我司设备在调试过程中的最佳数据，激光切割速度会因为材料、气体、工艺图形的差异而发生浮动变化,因篇幅有限，只列举部分数据，更多数据欢迎联系销售经理索取。

十、12000W激光切割能力及优点

12000W加工能力
切割材料	最大切割厚度	优质切割厚度
碳钢	25mm	20mm
不锈钢	30mm	25mm
铝合金	25mm	20mm
黄铜	25mm	20mm
注：加工能力及效果会因为材料质量不同而有所差异。
极低的成本，赢的都是利润凭借极低的投资与运行成本以及革命性的简便操作令人信服
项目	切割不锈钢	切割碳钢
电费	64.15元/小时	64.15元/小时
辅助气体费用	25元/小时（N2）	15.3元/小时（O2）
耗材费用	1.71元/小时	1.71元/小时
费用合计	90.86元/小时	81元/小时
注：1.以上电力和气体的价格均以武汉地区价格为参考，各地价格会有差异。2.若切割辅助气体为空气，实际运行费用为电费和耗材费用。3.不同板厚加工气体费用会有所差异。 a、节水节电节成本　　光纤激光器具有优异的热性能，电光效率较高，节水节电，尤其重要的是可长期免维护使用，可节约大量维护经费和时间，提高工作效率。 b、价格低光纤激光器的光路全部由光纤和光纤元件构成，除光路部分外，半导体泵浦激光器是构成光纤激光器成本的主要部分。光纤激光器具有半导体激光模块生产线，可自主研制、开发和生产单芯结半导体模块，可以比我们的竞争对手低的价格销售。 C、稳定的Z轴自动跟踪系统配置电容非接触式自动跟踪系统，可以自动调整最佳的焦距，保证整板最佳的切割效果，避免了材料不平整时，焦距变化问题引起的材料报废。由于该切割头配有非接触传感装置，在系统的控制下，能够实现稳定的Z轴浮动功能，直接消除了板材不平对切割质量的影响，使ZG-FC数控激光切割机具有很高的切割成品率。 D、机床系统：采用龙门式结构，设备精度高、刚性好，运行平稳，工作台采用电动移出工作台，切割完成后，自动移出上料。 E、机床底座：采用优质18mm钢板焊接而成的框架结构，机床经过退火处理、二次时效处理、大型龙门铣床精密加工，这些设计和加工手段确保机床具有优良的抗震性、高刚性和稳定性。排渣系统：配有落料小车，清理落料时无需吊起工作台。机床外防护设计：采用外包围结构，美观大方，防护等级高。

、传动系统：

采用原装进口的双边齿轮齿条传动及原装进口直线导轨，并且采用了原装进口双驱伺服电机驱动系统，有效的保证了激光切割的速度和精度。

G、控制系统：

采用专业的PC工控机操作，图形化界面，方便操作，专业的切割控制软件可随意设计各种图形及文字，即时加工，支持CAD、CorelDraw等专业制图软件。

采用优质工控计算机操作控制

高效、易于操作的数控切割系统

Z轴自动调高程序

H、其他优势：

在光学系统采用了全密封结构、具有光路预览和焦点指示功能、外形更美观、操作更方便；该机器配备最新的3P外置水冷系统、运行噪音极低，温度调节精度高，为机器长时间运转提供了可靠的保证。

I、 红光指示:光纤激光切割机配有红光准直仪，可以帮助操作者校准激光切割头在板材上的任意位置。

十一、数控切割控制程序

数控切割控制系统是采用高性能控制卡，基于WindowsXP Professional开发，与CNC控制系统可实现全面对接，因此，机床和激光器的实时控制和软件的升级更加方便，快捷。

控制系统具有如下主要特性：

l 系统运行稳定、抗干扰能力强

l 空程速度快,起停平稳

l 曲线切割效果好、切割速度快

l 对特大数据处理能力加强

l 输出控制：支持统一图元输出方式、支持任意位置开始切割、结合了NC和图形两种输出模式、停止后可修改参数

该系统优势：

a、具有强大的自动寻边、蛙跳、飞行切割功能，进口大功率设备所具有的优势切割功能，我司切割系统都具有，大大提高了切割速度和切割效果。

b、切割系统可实时控制激光功率、实现穿孔功率与切割功率、转弯功率的控制，能够渐进穿孔，穿孔效果更好，避免了国产控制系统的穿孔爆孔、拐弯烧焦或挂渣现象。

c、实现了切割头的高度分层控制，可实现穿孔高度与切割度的控制，确保切割效果。

d、切头控制稳定，随动可以跟踪到0.2毫米切割。

e、增加了气体模拟量控制，可以实现穿孔气压，与切割气压的变换及不同切割气体的切割，避免了高速切割零件变形，切小圆、切碳钢爆孔现象。

f、配备无线操做手柄，操作方便。

十二、总电能消耗费用：

设备组件	电能总消耗量(度/小时)	合计	总消耗量（元/小时）
激光器	≦10	≦32.25	21.95元（以占载率60%计；电费以1元/度计）
机床	≦10
冷水机组	≦3
空压机	≦5.5
冷干机	≦0.25
除尘设备	≦3.5

2、切割辅助用气消耗费用：

气体类型	气体价格	使用时间	总消耗量（元/小时）	切边效果	备注
氧气	15元/瓶	60分钟	15元	黑边	以1mm碳钢为例
氮气	25元/瓶	15分钟	100元	白边	以1mm不锈钢为例
空气			0元	金黄边	适合2mm以下钢板切割，效果最佳。
激光器气体消耗	无

备注：氮气如采用罐装液氮，液氮中罐125公斤，320元/罐，可以使用36小时，8.9元/小时，且省去了操作工经常换气的时间和瓶装余气过多产生的浪费。氧气同理，为8.3元/小时。

3、耗材的价格：

名称	正常寿命（小时）	单价（元）	每小时消耗	备注
保护镜片	≧300	100元/片	0.3元/小时	工作环境优良，使用时间会更长。
铜嘴	≧300	100元/个	0.3元/小时
陶瓷环	≧720	800元/套	1.11元/小时
合计			1.71元/小时

4、光纤激光切割机每小时总计消耗费用：（使用氧气切割）

电能消耗费用	辅助用氧气消耗费用（罐装液氧）	耗材费用	总计（元）
21.95元	8.3元	1.71元	31.96元

5、光纤激光切割机每小时总计消耗费用：（使用氮气切割）

电能消耗费用	辅助用氮气消耗费用（罐装液氮）	耗材费用	总计（元）
21.95元	8.9元	1.71元	32.56元

6、光纤激光切割机每小时总计消耗费用：（使用空气切割）

电能消耗费用	气体费用	耗材费用	总计（元）
21.95元	0元	1.71元	23.66元

、服务承诺

我们公司坚持以客户为中心，为贵公司提供完善的安装、调试、培训、维修等售前和售后服务。

1.售前服务

签订合同前，公司为客户提供各种生产工艺方案，提供激光设备的技术咨询、样品试样，设备选型、技术及价格方面的咨询等服务。

2. 售中服务

我公司依据合同，免费在规定的时间内将设备安全运往用户指定的安装地点，并派技术服务工程师现场安装。在用户安装调试条件基本具备的情况下，技术服务工程师将在1-2天时间内把机器安装调试完毕供用户使用，保证安装调试现场环境整齐、干净、有序。

我公司提供免费技术培训，安装调试完毕后，在买方现场或卖方国内培训维修中心对买方操作人员进行不少于4天的技术培训,直至操作人员达到基本正常使用该设备为止，主要的培训内容如下：

开关机操作规程培训；

面板及控制参数的意义，参数选择范围的培训；

切割控制软件操作培训；机器的基本清洁处理和保养；

常见硬件故障处理；操作中应注意的问题；

除此之外还为用户提供其所生产产品的相关技术支持。

3.售后服务

我公司承诺：

设备整机免费保修一年，终身维护。

客户服务的响应时间在1小时之内，8-24小时内解决故障。

当设备保修期满后,终身提供维修服务。

保修期满后仍提供广泛的软硬件支持，终身享受免费升级。

名称	规格	价格	备注
3015光纤激光切割机	GDCT-FM3015-12000W	1260000万	含税13%
总价	壹佰贰拾陆万元（含运费、安装、调试、培训）
供货周期	预付款到账后2个月交付

名称	规格	价格	备注
3015光纤激光切割机	GDCT-FM3015-15000W	1750000万	含税13%
总价	壹佰柒拾伍万元（含运费、安装、调试、培训）
供货周期	预付款到账后2个月交付
